호환성

APC InfraStruXure 제품과 통합

APC 냉각, 배전 및 케이블 관리 제품은 인클로저와 상호 연동되어 완벽한 IT 기반 시설 지원 시스템을 구축할 수 있습니다.

APC 랙 시스템 호환 가능

완벽한 랙 시스템을 만들 수 있는 다양한 APC 랙 액세서리 제품과 호환이 가능합니다. 업계 최고의 Schneider Electric Design Portal을 사용하여 랙 솔루션을 구성할 수 있습니다. Small IT Solution Designer 구성관리자는 제품 호환성의 검증과 이상적인 랙 솔루션을 이미지로 보여주는 유용한 서드 파티 장치 카탈로그가 완비되어 있습니다.

고성능 케이블 관리 시스템을 위한 최적화

NetShelter SX 함체는 함체 내부에 u-space 마운팅 장비와 정렬된 장비 마운트 레일에 부착된 고성능 케이블 관리 시스템과 함께 사용하여 최적화되며, 케이블의 루팅 및 관리에 필요한 채널을 제공합니다.

벤더에 국한되지 않은 EIA-310 19 랙 마운팅 호환 가능 보증

마운트는 벤더에 국한되지 않아 모든 EIA-310 준수 19" 장비와의 호환성이 보장됩니다. APC의 "맞춤형" 환불 보장 정책은 EIA-310-E 준수 랙 마운트 장비가 실제로 NetShelter에 들어 맞을 수 있도록 보장하여 안심하고 사용할 수 있습니다.

편의성

사전 설치된 브러쉬를 통한 케이블 액세스 공간

오버헤드 케이블을 밖으로 뺄 수 있도록 천장에 대형 케이블 액세스 슬롯이 마련되어 있습니다. 케이블 액세스에 장애가 없도록 바닥을 약간 높게 설계하였습니다. 천장에는 함체 전면 쪽으로 치우쳐 브러시 스트립을 장착한 입구가 위치해 있어 이를 통해 데이터 케이블을 연결하고 공기 억제를 지원합니다.

간단한 선택

단일 인클로저를 생성하기 위해 수십개의 부품번호를 선택하면서 시간을 소비할 필요가 없습니다. APC는 세부사항을 처리하고 전체 인클로저에 하나의 부품번호를 지정하여 이를 쉽게 만들었습니다.

곡선 모양의 천공 전면 도어

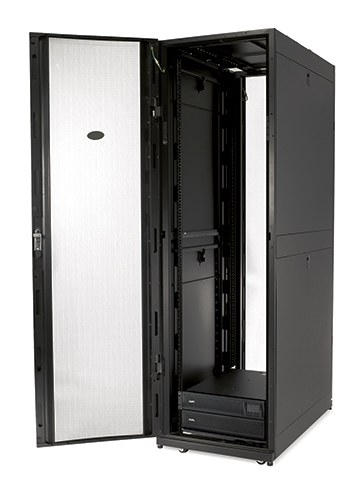

전면과 후면 도어가 천공되어 있어 서버와 네트워크 장비에 충분한 환기가 가능합니다. 전면 도어에 천공된 부분은 곡선 모양으로 넓은 면적을 차지하도록 최적화되어 있어, 더 많은 천공 적용 범위와 높은 천공율을 보장합니다.

퀵 릴리즈(quick release) 도어

앞문을 반대쪽으로 이동하거나 뒷문과 교체할 수 있습니다. 문은 들어올려서 빼는 식으로 간단하게 설계되었기 때문에 쉽게 제거할 수 있습니다.

절반 높이 측면 패널 및 입구에 브러시 스트립이 달린 옵션

절반 높이의 퀵 릴리즈 사이드 패널은 작은 크기와 가벼운 무게로 손쉽게 취급할 수 있으며 장비 액세스도 편리합니다. 사이드 패널은 도어와 단일 키를 사용하여 잠글 수 있습니다. 이제 창구와 일렬로 정렬된 랙에 접한 케이블 루팅용 브러시 스트립이 포함된 사이드 패널 옵션을 사용할 수 있습니다. 브러시 스트립을 통해 적절한 공기 흐름을 유지할 수 있습니다.

쉽게 제거 가능한 케이블 액세스 루프

함체의 천장은 장비 설치 중 또는 이미 케이블이 설치되고 케이블 입구를 통해 루팅된 상태에서도 풀핀 힌지를 사용하여 가볍게 제거하고 함체 내부에 액세스할 수 있습니다. 한 번 제거된 천장은 배전 플러그 및 커넥터용의 보다 큰 케이블 입구를 재배치하도록 반대로 돌릴 수 있습니다.

인클로져 프레임에 통합 내장된 아이볼트 지원

함체 프레임 상단에 내장된 아이볼트 구멍은 아이볼트 리프팅 메커니즘을 사용하여 함체 이동 및 배치를 위해 함체를 들어올릴 수 있도록 합니다. 아이볼트 요구사항의 자세한 내용 및 함체 무게 제한에 관한 사항은 함체 사용 설명서를 참조하십시오.

패치 케이블 시스템이 내장된 장치 마운팅 레일

장비 마운팅 레일은 주요 장비 U-space를 들어 올리지 않고도 APC 데이터 배전 케이블(DDC) 패치 시스템을 설치할 수 있는 EIA 19" 마운팅 공간 옆의 zero U 마운팅 구멍을 포함합니다. AV 및 네트워크 함체 설계는 DDC 케이블링 통합용 구멍 위치를 포함하지 않습니다. 기타 1U, 2U 및 함체 후면 zero U 옵션은 이들 함체와 사용이 가능합니다.

인클로져 조절 도구 및 하드웨어 제공

모든 함체는 IT 장비를 마운팅할 수 있는 하드웨어와 함체를 쉽게 조절할 수 있는 도구가 포함된 하드웨어 백과 함께 제공됩니다.

신속성

사전 설치된 전체 높이의 함체 후면 액세서리 채널

하드웨어 장착이 용이하고 신속한 정렬 및 조정이 가능한 마운팅 레일

수직 마운팅 레일은 IT 장비의 모든 마운팅 사양을 수직으로 커버하도록 6.4mm(1/4in) 증가한 위치에 조정될 수 있습니다. 쉬운 조절 기능은 함체 마운팅 레일과 조정 확인에 도구가 필요 없는 퀵 조절 확인용 측면 버팀대에 포함되어 있습니다. U 위치는 장비의 빠른 설치를 위해 전면과 후면에 번호가 매겨져 있습니다.

후면 도어 분리

분리된 후면 도어는 바닥 공간을 최대화하는데 도움이 됩니다. 도어 swing을 하기 위해 인클로저 뒤에 불과 11 인치 (279 mm)의 간격만이 필요합니다.

낮은 프로필 캐스터 및 아래 또는 위의 조절 가능한 조절좌

표준품 함체는 조절좌 및 캐스터와 함께 공급됩니다. 조절좌는 스크루 드라이버 혹은 드릴을 사용하여 신속히 조절되므로 렌치를 들고 밑으로 접근할 필요가 없어집니다.

다양한 폭 함체 조절 기능을 포함한 내장 연결 하드웨어

함체는 일렬로 함체를 연결하고 함체에 추가적인 안정성을 제공하기 위해 사전 설치된 연결용 하드웨어를 포함합니다. 사전 설치된 연결 하드웨어는 바닥 레이아웃에 따라 600mm 중심 또는 24in 중심에 접한 함체를 연결하는 데 사용하는 구멍이 포함되어 있습니다.

특별 패키징 옵션(장치가 장착된 랙 배송용)

쇼크 패키징을 포함한 함체는 패키징 디자인을 갖추고 내부에 마운트 장비를 포함한 함체를 배송하기 위한 함체 조립을 포함한 표준 함체입니다. 함체 사이즈 옵션 및 재고에 대한 자세한 사항은 apc.com을 참조하십시오.

주문 후 조립생산되는 인클로져 옵션

함체 ATO(수주 후 조립) 옵션은 함체 주문 고객을 위해 표준 함체 모델에 일정 정도의 사용자 맞춤을 제공합니다. 이 사용자 맞춤은 함체 자체 조립에 국한되며 구성요소가 마운팅된 추가 함체는 포함하지 않습니다. 예를 들어 함체는 사이드나 도어 없이 또는 사이드와 도어 없이 조립될 수 있습니다. 함체 사이즈 옵션 및 재고에 대한 자세한 사항은 apc.com을 참조하십시오.

안전

구조적 안전성 개선을 위해 설계

입증된 프레임 설계, 강력 측정 마운팅 레일, 견고한 캐스터는 1364kg(3000lb) 정적(조절좌) 및 1023kg(2250lb) 동적(캐스터) 로딩 등급을 제공합니다. 함체는 여러 지진 요구사항에 맞는 알맞은 볼트 고정식 액세서리와 함께 조합될 수 있도록 테스트되고 승인되었습니다. 특정 요구사항에 대한 제품 사용 설명서는 apc.com을 참조하십시오.

통합 전기 접지

지붕, 사이드 패널 및 전후면 도어는 인클로저 프레임에 접지되어 있습니다. 외부 접지를 위한 프레임에는 8개의 추가 접지 지점이 있습니다.

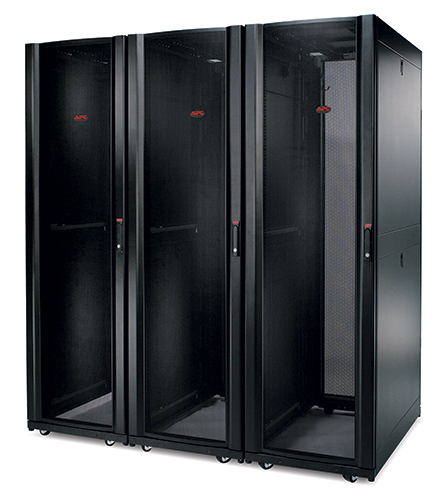

AR3107 / 48U

NetShelter SX

외형

적합 규격

지속가능한 오퍼 상태

NetShelter SX 특징 및 장점
