25. Symmetra PX(3상모듈) 25. Symmetra PX(3상모듈) > SY200K250D / 200KVA(200KW)

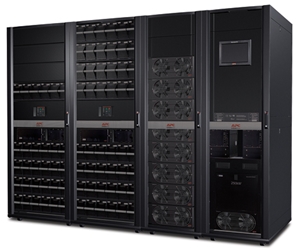

   SY200K250D / 200KVA(200KW)

제조회사 : APC
판매가격 : 견적문의
3상, 모듈식, 확장 가능한 전원 보호 솔루션. 여러 개의 UPS를 병렬로 설치하여 최대 2MW의 전력 보호 기능을 제공하며 고도로 효율적인 시스템 중복성을 가능하게 합니다.
배송조건 : (조건)
수량 EA










Symmetra PX

APC Symmetra PX 200kW Scalable to 250kW without Maintenance Bypass or Distribution-Parallel Capable


Symmetra PX Symmetra PX

중대형 규모의 데이터센터 및 업무에 필수적인 환경을 위한 업계 선도적인 효율, 용량 및 성능을 갖춘 고성능, 3상, 모듈식, 확장 가능한 전원 보호 솔루션. 여러 개의 UPS를 병렬로 설치하여 최대 2MW의 전력 보호 기능을 제공하며 고도로 효율적인 시스템 중복성을 가능하게 합니다. 맞춤형 스위치기어를 사용하는 병렬 설치와 제3자 유지보수 바이패스 패널을 사용하는 설치는 차단기 모니터링과 EPO 기능을 위해 APC Symmetra PX250/500 제3자 스위치기어 키트를 필요로 합니다.

포함: 어셈블리 서비스, 설치 가이드, 네트워크 관리 카드, Start-Up Service, 사용 설명서





SY200K250D 일반적인 특징

외부 소스에 대한 출력 동기화
UPS는 다운스트림 정적 전송 스위치를 사용하기 위해 기타 모든 독립형 전원 소스와 동기화할 수 있습니다.

제삼자 유지보수 바이패스 지원
APC Symmetra PX250/500 제3자 스위치기어 키트는 맞춤형 스위치기어 또는 제3자 유지보수 바이패스 패널을 사용하는 설치에 필요합니다. 이 키트의 보드는 차단기를 모니터하고 EPO 기능을 제공합니다.

원격 디스플레이
디스플레이 인터페이스를 노트북 또는 PC에 다운로드합니다. UPS를 원격으로 모니터하고 UPS 매개 변수의 하위 집합을 구성합니다. 참고: 원격 구동 및 정지는 지원되지 않습니다.

Mega Tie
유지보수 절차 동안 개별 Symmetra PX 250/500kW 시스템 간에 부하를 이전함으로써 완전한 보호 상태가 유지됩니다.

배터리 장애 통지
배터리에 대한 조기 경고 오류 분석을 제공하여 제때 보호 유지 관리 조치를 취할 수 있도록 합니다.

모듈형 설계
모든 IT 환경에 구성할 수 있는 개방형 아키텍처로 적응성을 증가시킵니다.

에코(ECO) 모드
보호 기능을 희생하지 않고도 탁월한 동작 효율성을 달성할 수 있도록 양호한 전력 상태의 미사용 전기 구성요소를 우회하는 동작 모드

이중 메인 입력
UPS를 다중 전원 공급원으로 연결하므로 가용성이 증가합니다.

SmartSlot
관리 카드로 UPS 기능을 사용자 정의할 수 있습니다.

핫 스왑 가능 지능 모듈
지능 모듈 교체 시 보호된 장비에 전원을 중단 없이 공급합니다.

배터리 핫스왑(Hot-swap)가능
배터리 교체 시 보호된 장비에 전원을 중단 없이 공급합니다.

N+1 내부 리던던시(redundancy)에 대해 구성 가능
연결된 로드를 지원하는 데 필요한 것보다 전원 모듈을 하나 더 많게 구성할 수 있도록 하여 리던던시(redundancy)를 통한 높은 가용성을 제공합니다.

자동 자가 테스트
UPS 구성 요소를 정기적으로 테스트하여 잠재적인 문제를 조기에 탐지하도록 합니다.

병렬 연결된 배터리 모듈
예비 배터리를 통해 가용성을 높입니다.

자동 내부 바이패스
UPS 과부하 또는 오류 상황에서 연결된 부하에 유틸리티 전원을 공급합니다.

가청 알람
유틸리티 전원 및 UPS 조건 변경에 대한 알림을 제공합니다.

축전지 온도보상 충전
실제 배터리 온도에 따라 충전 전압을 조정하므로 배터리 수명을 연장합니다.

확장 가능한 실행 시간
필요할 때 실행 시간을 빠르게 추가할 수 있습니다.

능형 배터리 관리
지능형 정밀 충전을 통해 배터리 성능, 수명 및 신뢰성을 극대화합니다.

확장 가능한 최대 출력
나중에 빠르게 업그레이드할 수 있으므로 과도한 UPS 비용을 줄일 수 있습니다.

안전인증 획득
환경 내에서 연결된 로드로 제품 테스트 및 승인을 안전하게 수행할 수 있도록 합니다.

병렬 용량 가능
다수 UPS를 동시에 사용함으로써 총 전원 용량을 높입니다.

플러그 앤 플레이 외부 배터리
UPS에 실행 시간을 더 추가할 때 부하에 빠르고 중단 없는 전원을 제공합니다.

이중화 병렬 가능
다수 UPS가 장착된 연결된 장비에 전원을 공급하여 시스템 리던던시(redundancy)를 높입니다.

네트워크를 통한 관리가능
네트워크 전체에서 UPS 원격 관리 기능을 제공합니다.

고정(locking) 캐비닛
UPS에 대한 무단 액세스를 차단합니다.

입력 역률 보정
보다 크기가 작은 발전기 및 케이블을 사용하여 설치 비용을 줄입니다.

핫 스왑 가능 전원 모듈
전원 모듈 교체 시 보호된 장비에 전원을 중단 없이 공급합니다.

kW=kVA 최대 정격출력
PFC(역률 보정) 로드에 비해 너무 큰 UPS를 설치하지 않아도 되므로 비용을 줄일 수 있습니다.

도구 없이 배터리 교체
배터리를 빠르고 쉽게 교체할 수 있습니다.

LCD 그래픽 디스플레이
작동, 시스템 매개변수 및 경보의 모드를 표시하는 텍스트 및 모의 다이어그램입니다.

전면 접근 수리
설치 및 유지 관리를 단순화하는 동시에 공간 요구는 최소화합니다.

수동 유지 관리 바이패스
외부 기계적 바이패스에 대한 필요성을 제거함으로써 설치 비용을 절감합니다.

Symmetra PX 특징 및 장점

가용성
N+1 내부 리던던시(redundancy)에 대해 구성 가능
연결된 로드를 지원하는 데 필요한 것보다 전원 모듈을 하나 더 많게 구성할 수 있도록 하여 리던던시(redundancy)를 통한 높은 가용성을 제공합니다.
예비 Intelligence모듈
중요 UPS 기능에 예비 통신 경로를 제공하여 UPS 연결 로드를 보다 편리하게 사용할 수 있도록 합니다.
병렬로 연결된 전원 모듈
차단된 모듈 오류에서 효과적이고 빠르게 복구할 수 있도록 함으로써 가용성을 향상시킵니다.
병렬 연결된 배터리 모듈
예비 배터리를 통해 가용성을 높입니다.
Swappable power modules
Allows quick addition of power capacity or replacement of existing power modules. Installed modules are automatically recognized by the system.
Swappable batteries
Allows quick addition of runtime capacity or replacement of existing battery modules. Installed modules are automatically recognized by the system.
모듈형 설계
빠른 서비스를 제공하며, 자가 진단 기능 및 현장 교체 가능한 모듈을 통해 유지 관리 요구 사항을 줄였습니다.
네트워크를 통한 관리가능
네트워크 전체에서 UPS 원격 관리 기능을 제공합니다.
자동 내부 바이패스
UPS 과부하 또는 오류 상황에서 연결된 부하에 유틸리티 전원을 공급합니다.
신속성
확장 가능한 최대 출력
나중에 빠르게 업그레이드할 수 있으므로 과도한 UPS 비용을 줄일 수 있습니다.
확장 가능한 실행 시간
필요할 때 실행 시간을 빠르게 추가할 수 있습니다.
전면 접근 수리
설치 및 유지 관리를 단순화하는 동시에 공간 요구는 최소화합니다.
프로그램가능한 주파수
다른 입력 주파수와 호환됩니다.
SmartSlot
관리 카드로 UPS 기능을 사용자 정의할 수 있습니다.
도구 없이 배터리 교체
배터리를 빠르고 쉽게 교체할 수 있습니다.
총 소유비용(TCO)
kW=kVA 최대 정격출력
PFC(역률 보정) 로드에 비해 너무 큰 UPS를 설치하지 않아도 되므로 비용을 줄일 수 있습니다.
입력 역률 보정
보다 크기가 작은 발전기 및 케이블을 사용하여 설치 비용을 줄입니다.
발전기 호환
발전기 전원을 사용할 때 보호된 장비에 전원을 중단 없이 공급합니다.
자동 자가 테스트
UPS 구성 요소를 정기적으로 테스트하여 잠재적인 문제를 조기에 탐지하도록 합니다.
축전지 온도보상 충전
실제 배터리 온도에 따라 충전 전압을 조정하므로 배터리 수명을 연장합니다.
외부 배터리 관리가능
외부 배터리 상태 및 배터리의 예상 사용 시간을 모니터링하여 예방 유지 관리 서비스의 필요성을 줄입니다.
지능형 배터리 관리
지능형 정밀 충전을 통해 배터리 성능, 수명 및 신뢰성을 극대화합니다.
5x8 구동 서비스 포함
전범위 제조자 보증을 받으려면 필요함
관리용이성
StruxureWare Data Center Expert 와 통합
확장성 있는 관리 및 모니터링 플랫폼으로 실시간 장치 모니터링 및 즉각적인 이벤트 통지가 가능합니다.
LED 상태 표시기
시각적 표시기를 통해 신속하게 장치 및 전원 상태를 파악할 수 있습니다.
가청 알람
유틸리티 전원 및 UPS 조건 변경에 대한 알림을 제공합니다.

일반

바이패스 전압 허용 한도
+/-10% settable from +/-4/6/8 and 10%

출력

출력 용량
200 kW / 200 kVA
최대 구성 전력
500 kW / 500 kVA
공칭 출력 전압
400V 3PH, 480V 3PH
출력전압 파형 왜율
2% 미만
출력주파수(전원에 동기)
50 Hz, 60 Hz
기타 출력 전압
415
Crest Factor
무제한
Topology
이중 변환 온라인
파형
정현파
출력배선연결
(1) Hard Wire 4-wire (3PH + G)
(1) Hard Wire 5-wire (3PH + N + G)
출력 전압 허용 한도
+/-1% static and +/- 5% at 100% load step
출력 전압 THD
< 2% linear load and <3% non-linear load
과부하 작동
10 minutes @ 125% and 60 seconds @ 150%
Bypass
내장 정적 바이패스

입력

공칭 입력 전압
400V 3PH, 480V 3PH
입력 주파수
40 - 70Hz(자동 감지)
입력배선연결
Hard Wire 4-wire (3PH + G)
Hard Wire 5-wire (3PH + N + G)
허용 입력 전압 범위
340 - 460 (400V), 408 - 552 (480)V
기타 입력 전압
415
단락 허용 최대치(Icw)
50.0 kA
총 고조파 왜곡 입력
Less than 5% for full load
필요한 입력 보호 유형
3-pole breaker

배터리 & 정전보상시간

배터리 유형
VRLA
사전 설치된 배터리
13
사용 가능한 모듈 슬롯
18
일반적인 충전시간
3.50 시간
RBC™ 수량
6
배터리 작동 효율성
96.50%
과부하 작동
10 minutes @ 125% and 60 seconds @ 150%
Extended run options for
APC Symmetra PX 200kW Scalable to 250kW without Maintenance Bypass or Distribution-Parallel Capable



                     ☝
                           부하용량별 정전보상시간 보기


통신 & 관리

인터페이스 포트
SYPX250-500_Parallel
SmartSlot™ 인터페이스 수량
3
제어판
터치스크린 LCD 사용자 인터페이스
Emergency Power Off (EPO)
옵션

외형

최대 높이
1991.00 mm
최대 폭
2700.00 mm
최대 깊이
1070.00 mm
순중량
3727.00 KG
선적 중량
4112.00 KG
선적 높이
2150.00 mm
선적 폭
4110.00 mm
선적 깊이
1270.00 mm
색상
Black

환경

주위 온도(동작시)
0 - 40 °C
상대 습도(동작시)
0 - 95%
고도(동작시)
0-999.9 미터
보관 온도
-15 - 40 °C
보관 상대 습도
0 - 95%
보관 고도
0-15000 미터
소음(1m 거리)
54.00 dBA
발열량
24757.00 BTU/hr
보호 등급
NEMA 1, IP 20

적합 규격

승인
cUL 등록, CE 마크, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1, EN/IEC 62040-2, EN/IEC 62040-3, ENERGY STAR(미국), Eurobat 범용, OSHPD, UL 1778, UL 60950-1, UL 등록
표준 보증
공장에서 인증한 시동으로 1년간 현장 수리 또는 교체
